Фреза дорожная ФД-567
Назначение:
Фреза дорожная ФД-567 предназначена для подготовки асфальтовых и бетонных дорожных покрытий (без арматуры) к ремонту методом холодного фрезерования (удаление поврежденного дорожного покрытия, выступов, неровностей т.п.).Описание:

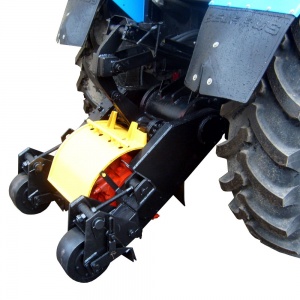

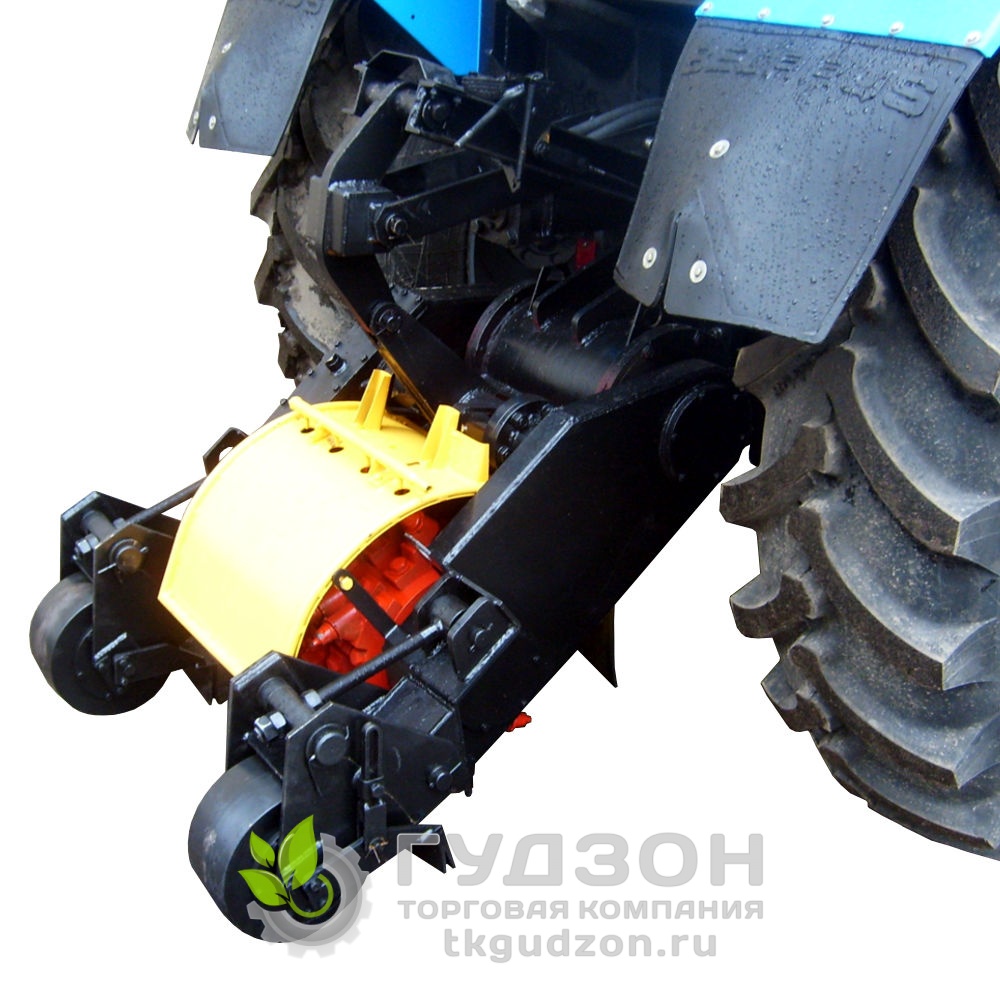

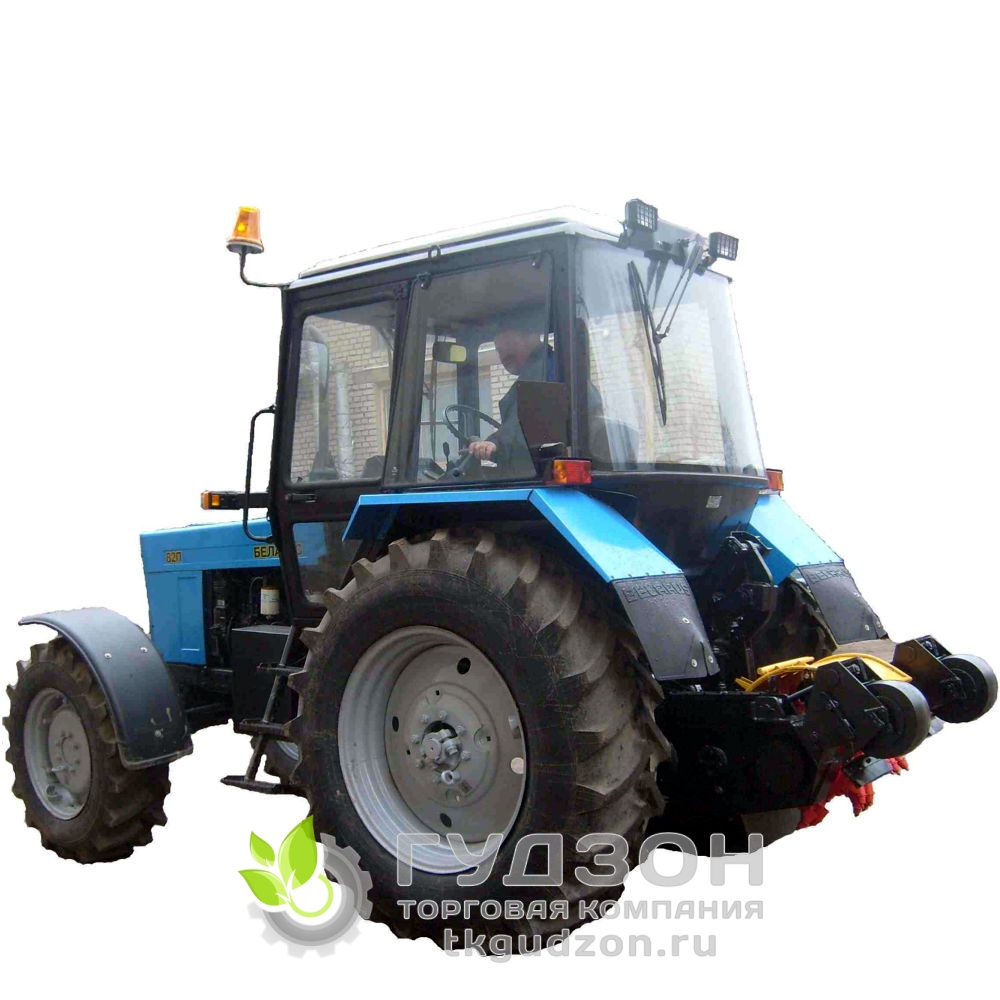

Фреза дорожная ФД-567 представляет собой навесное оборудование, установленное на тракторе «Беларус» совместно с гидроходоуменьшителем (далее - ГХУ) и системой охлаждения фрезы.Оборудование может эксплуатироваться при температуре окружающей среды от+5˚ до +40˚С.
Технические характеристики:
| Наименование показателя | Значение |
| Базовый трактор | Беларус-82.1» |
| Тяговый класс трактора по ГОСТ 27021 | 1,4 |
| Тип рабочего органа (фрезы) | Барабанный |
| Расположение рабочего органа относительно продольной оси трактора | Центральное |
| Глубина фрезерования, мм, не менее | 100 |
| Ширина фрезерования, мм, не менее | 395 |
| Максимальная транспортная скорость, км/ч | 20 |
| Рабочая скорость при включенном Гидроходоуменьшителе , км/ч | 0…0,5 |
| Привод подъема-опускания фрезы | Гидравлический, от гидросистемы трактора |
| Привод вращения фрезы | Механический, от ВОМ трактора |
| Масса, кг | 910 |
| Частота вращения ВОМ трактора, об/мин | 540 |
Устройство:
Оборудование состоит из:- Гидроходоуменьшителя, устанавливаемого на корпусе КПП трактора;
- гидроцилиндра подъема и опускания фрезерного оборудования;
- фрезы;
- системы охлаждения фрезы, бак которой устанавливается на раме трактора;
- двух опорных колес;
- редуктора конического;
- редуктора цилиндрического.
Работа:
Гидравлическая и электрическая системы оборудования подключаются к соответствующим системам трактора.ГХУ устанавливается для получения малых скоростей движения трактора при работе фрезерного оборудования. Монтаж и эксплуатация ГХУ выполняется согласно «Паспорта и Руководства по эксплуатации» Гидроходоуменьшителя ФД-567.11.
Конструкция:
Корпус конического редуктора закреплен на привалочной плоскости заднего моста трактора. Привод вращения Фрезы осуществляется от вала отбора мощности (ВОМ) трактора. Для предохранения привода от перегрузок в корпусе конического редуктора установлена предохранительная фрикционная многодисковая муфта.
