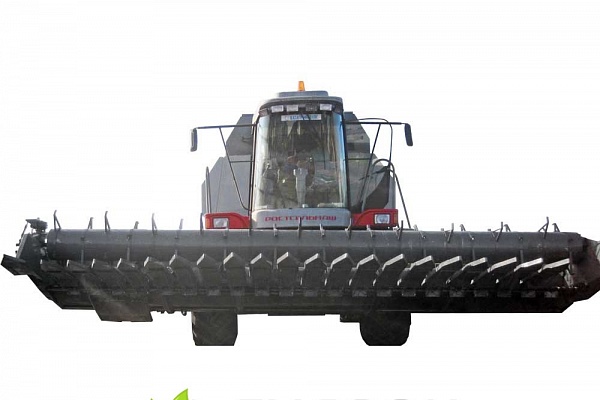

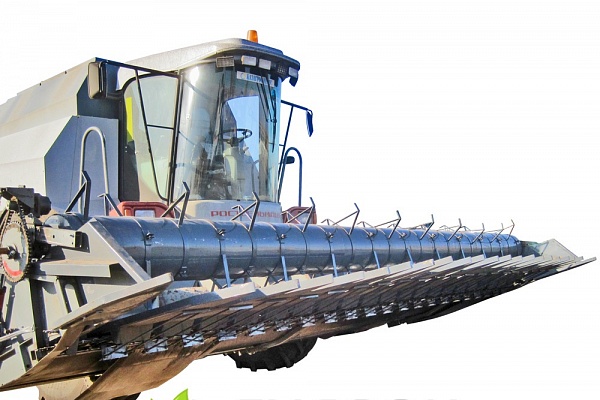

1) Что собой представляет приспособление для уборки подсолнечника и из каких узлов и деталей состоит комплект.
Приспособление для уборки подсолнечника представляет собой модернизацию приспособления «Змеевского». Комплект состоит из мотовила барабанного типа, толкателей, рядовых делителей (лифтеров) и боковых делителей.2) Принцип работы приспособления для уборки подсолнечника.
Основа принципа работы приспособления для уборки подсолнечника - формирование стеблей подсолнечника в строгие ряды и последующий срез корзинок. (независимо от высоты их расположения над землей). Благодаря использованию приспособления уменьшаются потери при уборке подсолнечника на 150-200 кг. с 1 га. (по сравнению с использованием аналогичных приспособлений типа ПСП, «Змеевского» и других).
3) Жатки каких комбайнов можно переоборудовать для уборки подсолнечника?
Приспособление не требует специальных навыков по его монтажу и настройке. Устанавливается данное приспособление на зерновую жатку всех отечественных («Нива», «Енисей-1200», «Дон-1200», «Дон-1500», «Акрос» и др.) и импортных комбайнов.
4) Установка приспособления для уборки подсолнечника.
Начинают установку приспособления с бокового правого делителя. Его крепят к боковине жатки болтами М10х45. Далее устанавливают рядовые делители (лифтеры). Лифтеры устанавливаются с расстоянием 6,5-7 см. Для установки мотовила приспособления снимают зерновое мотовило, кронштейны зернового мотовила устанавливают на валы мотовила приспособления, после чего мотовило приспособления равномерно надевают на вилку жатки. Необходимо, чтобы ось мотовила находилась ниже вилки, мотовила приспособления (типа Дон -1500) устанавливаются в корпуса подшипников, изготавливаемые заводом. Корпуса подшипников устанавливаются на боковины зерновой жатки. Толкатели должны располагаться на мотовиле один относительно другого под углом 90°. Зазор между толкателем и лифтером не должен быть более 1см. Что необходимо для проведения качественной очистки лифтера от срезанных корзинок. Обороты мотовила необходимо подобрать так, чтобы в случае зацепа корзинки подсолнечника она упала на поверхность лифтера, а не спереди его. После выполнения всех перечисленных условий необходимо провести окончательную регулировку лифтеров, для этого выставляем их на одну линию с боковыми делителями. Для уборки низкорослого подсолнечника допустимо поднять переднюю часть лифтера на 50-60 мм. выше делителя.

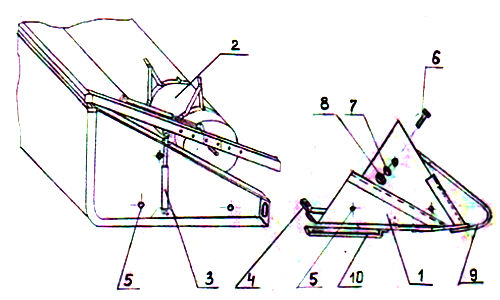

Схема установки мотовила и бокового делителя.
1-Боковой делитель (правый); 2-Мотовило с толкателями:
3-Гидроцилиндр (отсоединить); 4-Кронштейн (крепить к режущему аппарату);
5-Отверстия ⌀12 (сверлить совместно); 6-Болт М10х40 ГОСТ 7798-70;
7-Шайба 10.65Г ГОСТ 5915-70; 8-Гайка М10 ГОСТ 5915-70;
9-Делитель (круг ⌀10 приварить по месту)

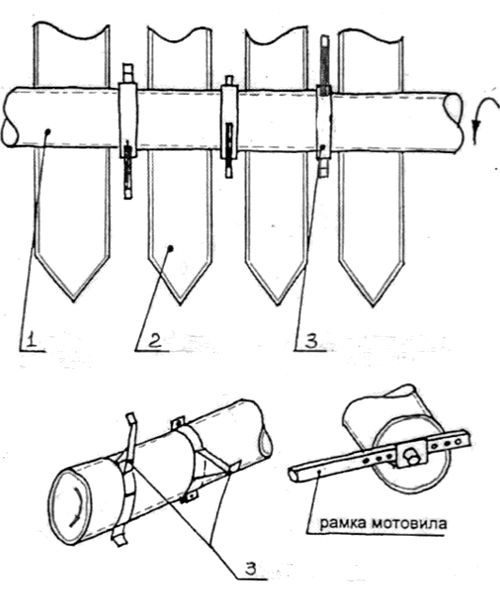

Схема установки толкателей на мотовило.
1-Труба мотовила; 2-Рядовой делитель (лифтер);
3-Толкатели (смещение толкателя по направлению вращения относительно друг друга=90°.

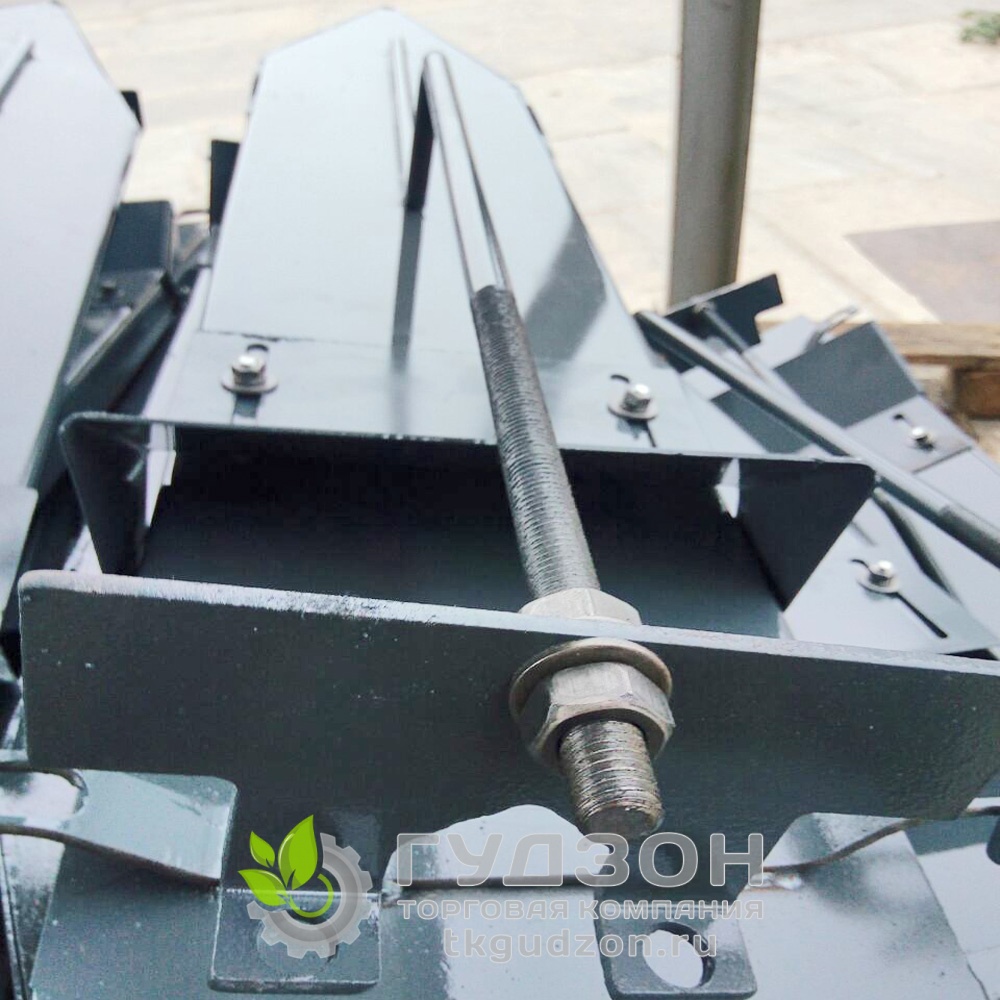

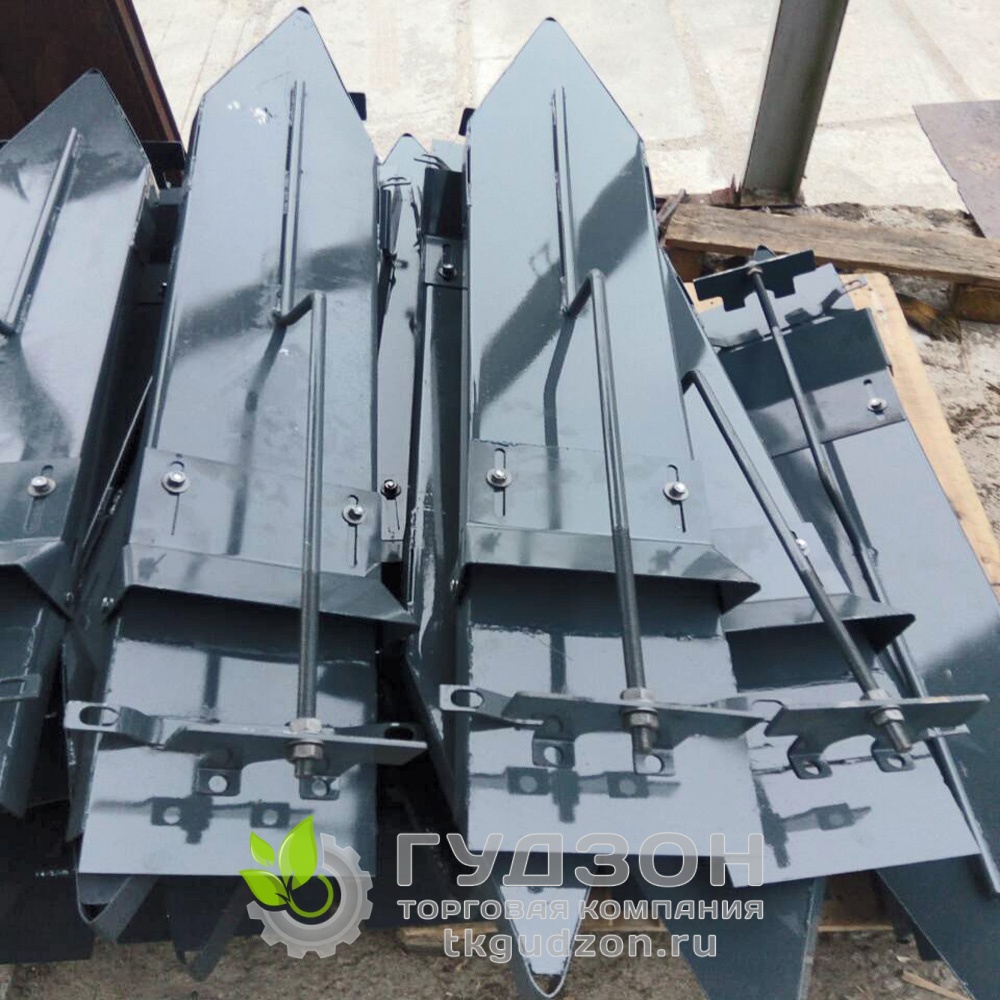

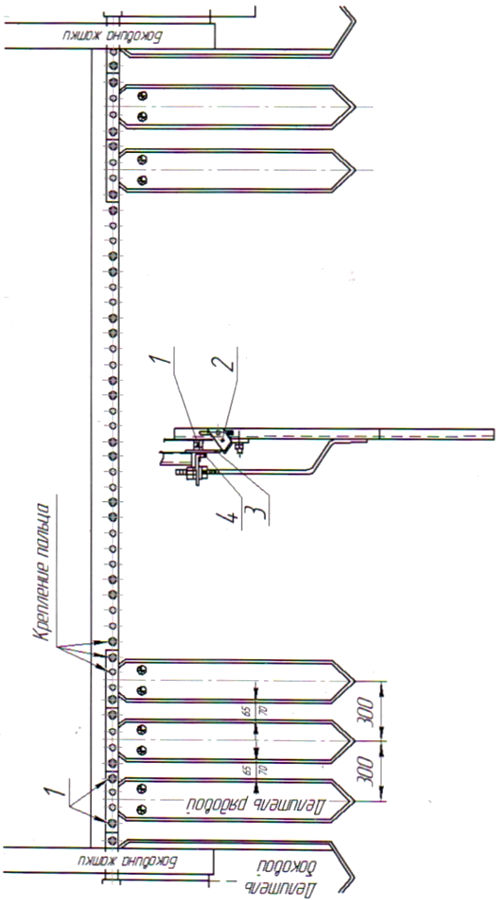

Схема установки рядового делителя (лифтера).
1-Кронштейн (крепится сверху режущего аппарата);
2-Регулирующийся карман;
3-Палец режущего аппарата;
4-Кронштейн (крепится снизу режущего аппарата)
